Raccorder un abreuvoir à une cuve IBC : vérifiez d’abord l’arrivée d’eau
Guide pratique
Raccorder un abreuvoir à une cuve IBC : vérifiez d’abord l’arrivée d’eau
Pour raccorder un abreuvoir à une cuve IBC, commencez par vérifier l’installation, et non par choisir un adaptateur. Comparez la sortie et les raccords avec l’entrée de l’abreuvoir. Vérifiez ensuite si la valve laisse passer suffisamment d’eau lorsque la cuve IBC est pleine, mais aussi lorsqu’elle est moins pleine. Un robinet adapté ne garantit pas à lui seul une arrivée d’eau utilisable. Kerbl distingue la pression du débit d’eau.
Sommaire
- Produits associés à ce guide
- Comparer la sortie de la cuve IBC, les raccords, la conduite et l’abreuvoir
- Alimentation par gravité : différence de hauteur, pression et débit
- Un emplacement stable pour la cuve IBC, des raccords protégés et un abreuvoir accessible
- Tester le raccordement : remplissage, fermeture, fuites et fonctionnement de l’abreuvoir
- Examiner le circuit d’eau : eau stagnante et éléments nettoyables
Utile pour ce guide
Ces produits correspondent aux sujets abordés dans ce guide. Pour chacun, découvrez comment l’utiliser et les points à vérifier avant de choisir.
Un abreuvoir à flotteur
Abreuvoir à flotteur pour bovins et chevaux, plastique 6 l – Zar Cudeyo All Animals
Cet abreuvoir pour chevaux et bovins se remplit grâce à un flotteur lorsqu’il est raccordé à une arrivée d’eau.
Points à vérifier avant de choisir Comparez le raccordement et la plage de pression requise avec votre cuve IBC, puis testez aussi le remplissage lorsque le niveau d’eau est plus bas.
Protection d’une partie de conduite contre le gel

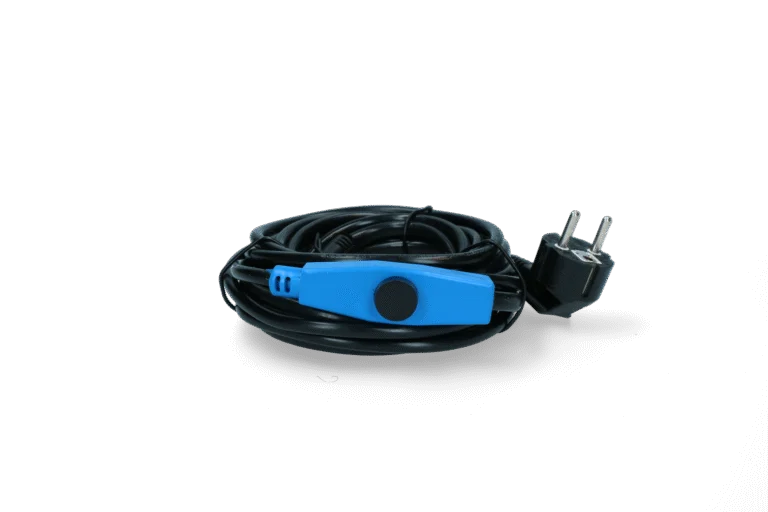

Câble antigel pour conduites d’eau avec thermostat, 4 m, 64 W – Gobel
Vous pouvez installer ce câble de protection contre le gel autour d’une conduite d’eau près d’une étable si cette conduite doit être protégée du gel.
Points à vérifier avant de choisir Vérifiez quelles parties de la conduite ont besoin d’être protégées ; la cuve IBC et l’abreuvoir ne sont pas automatiquement protégés par ce câble.
Comparer la sortie de la cuve IBC, les raccords, la conduite et l’abreuvoir
Consultez les caractéristiques de votre cuve IBC et celles du modèle exact de l’abreuvoir. Pour chaque jonction, notez la dimension du filetage, son type intérieur ou extérieur, le joint et le type de conduite. Le kit de raccordement pour cuve IBC de SUEVIA comporte par exemple un adaptateur de 60 × 6 vers ¾ pouce. Cela décrit ce kit, pas toutes les sorties de cuve IBC.
| Point à vérifier | Informations à recueillir | Votre installation |
|---|---|---|
| Sortie de la cuve IBC | Type de robinet, filetage et joint | ………… |
| Raccords | Dimension et type intérieur ou extérieur des deux côtés | ………… |
| Conduite | Raccordements, matériau et trajet prévu | ………… |
| Abreuvoir | Modèle, entrée et type de valve | ………… |
| Niveau d’eau | Niveau de surface de l’eau le plus bas prévu par rapport à l’entrée de la valve | ………… |
| Point de fermeture | Robinet accessible pour couper l’arrivée d’eau | ………… |
| Essai pratique | Remplissage et arrêt avec un niveau d’eau élevé puis plus bas | ………… |
Vérifiez aussi ce que la cuve a contenu auparavant et demandez aux fournisseurs si la cuve, les joints et la conduite conviennent à l’usage prévu pour l’eau. N’utilisez pas de cuve IBC ayant auparavant contenu des produits chimiques toxiques. Si son ancien contenu est inconnu, ne choisissez pas cette cuve sans certitude supplémentaire. Un fabricant peut indiquer qu’une version précise convient au contact alimentaire ; cela ne dit rien d’une cuve IBC d’occasion quelconque ni du tuyau qui y est raccordé. Consultez les informations des CDC sur le stockage sûr de l’eau et la fiche technique du produit SCHÜTZ.
Alimentation par gravité : différence de hauteur, pression et débit
Sans pompe, l’arrivée d’eau dépend de la différence de hauteur entre la surface de l’eau dans la cuve IBC et l’entrée de l’abreuvoir. À mesure que la cuve se vide, cette différence diminue. La résistance de la conduite peut réduire davantage le débit. Une valve portant la mention « basse pression » ne fonctionnera donc pas forcément bien avec une cuve IBC à l’emplacement prévu. Kansas State University explique le fonctionnement de l’alimentation par gravité.
Recherchez dans la documentation de la valve la plage de pression autorisée et le débit d’eau dans les conditions concernées. Si seule une pression maximale est indiquée, demandez au fabricant quel débit est possible au niveau d’eau le plus bas que vous prévoyez. Vérifiez que l’abreuvoir se remplit assez vite après utilisation pour vos animaux et votre situation : la pression à l’entrée et la quantité d’eau qui sort réellement de la valve sont deux points distincts à contrôler. Kerbl traite ces deux caractéristiques séparément.
Un emplacement stable pour la cuve IBC, des raccords protégés et un abreuvoir accessible
Avant de remplir la cuve, choisissez un emplacement plat et solide, capable de supporter son poids une fois pleine. Si vous souhaitez surélever la cuve IBC, faites évaluer la capacité de charge et la stabilité de la structure ; ne la posez pas sur un empilement improvisé. Suivez les instructions de mise en place de votre cuve. Le manuel d’une cuve IBC Conquip prévoit pour ce modèle une surface plane, solide et horizontale.
Prévoyez le trajet de la conduite de sorte que les animaux ne puissent pas pousser contre un robinet ou un raccord qui dépasse. Veillez aussi à pouvoir examiner les jonctions et couper l’arrivée d’eau. Examinez l’accès à l’abreuvoir du point de vue du groupe d’animaux : chaque animal peut accéder à l’abreuvoir sans rester coincé dans un passage étroit ? Kerbl aborde l’accessibilité des points d’eau pour les groupes d’animaux.
Tester le raccordement : remplissage, fermeture, fuites et fonctionnement de l’abreuvoir
Effectuez le montage conformément aux manuels des éléments choisis. Laissez le point d’eau fiable existant à disposition pendant que vous testez le nouveau raccordement.
- Avant le remplissage, vérifiez l’emplacement de la cuve IBC, la fermeture de sa sortie et la mise en place des joints.
- Après le remplissage, ouvrez l’arrivée d’eau. Vérifiez l’absence de fuites à la sortie, à tous les raccords et au raccordement de l’abreuvoir.
- Déclenchez l’arrivée d’eau dans l’abreuvoir conformément au manuel. Vérifiez que la valve s’ouvre, que l’abreuvoir se remplit, puis que la valve se referme.
- Répétez le test de remplissage lorsque le niveau d’eau dans la cuve IBC est plus bas. Notez si la différence est perceptible.
- Coupez l’arrivée d’eau et vérifiez que l’inspection et la vidange sont possibles comme prévu. Rouvrez ensuite le robinet et vérifiez à nouveau le fonctionnement.
Une valve à flotteur doit s’ouvrir lorsque le niveau d’eau dans l’abreuvoir baisse et se fermer au niveau réglé. Si l’abreuvoir déborde, reste vide ou si un raccord fuit, n’utilisez pas cette installation comme seul point d’eau tant que le problème n’est pas résolu. Kerbl décrit le fonctionnement de la valve à flotteur.
Examiner le circuit d’eau : eau stagnante et éléments nettoyables
Examinez le circuit depuis l’ouverture de remplissage et la cuve jusqu’à la sortie, la conduite, la valve et l’abreuvoir. Repérez les endroits où l’eau peut rester après la fermeture et vérifiez si vous pouvez les examiner, les vider ou les nettoyer conformément au manuel concerné. Évitez une dérivation inutilisée où l’eau pourrait stagner. Un abreuvoir propre, à lui seul, ne renseigne guère sur le reste du circuit. L’University of Minnesota Extension souligne, pour les chevaux, l’importance d’une eau propre et d’un réservoir d’eau propre.
Intégrez le niveau d’eau, les salissures visibles, les fuites et le remplissage à vos contrôles réguliers. En cas de gel, évaluez séparément l’ensemble du circuit d’eau : le raccordement d’une cuve et d’un abreuvoir ne les protège pas automatiquement du gel.
