Choisir un câble enterré pour clôture électrique et planifier son tracé
Pour choisir un câble enterré pour clôture électrique, partez de la fonction du tracé, et pas seulement de sa longueur. Le câble relie l’appareil à la clôture, passe sous un portail ou rejoint le système de mise à la terre ? Vérifiez ensuite que le fabricant indique que le câble choisi convient à votre usage et, le cas échéant, à une pose enterrée. AKO présente les différentes utilisations possibles d’un câble isolé pour clôture électrique.
Sommaire
- Produits associés à ce guide
- Alimentation, passage enterré et mise à la terre : quel câble pour quel usage ?
- Isolation et compatibilité avec l’appareil, l’extérieur et la pose enterrée
- Protéger le tracé du câble près des portails et des points de passage
- Vérifier les points de raccordement selon la notice
Utile pour ce guide
Ces produits correspondent aux sujets abordés dans ce guide. Pour chacun, découvrez comment l’utiliser et les points à vérifier avant de choisir.
Un câble pour la liaison de mise à la terre

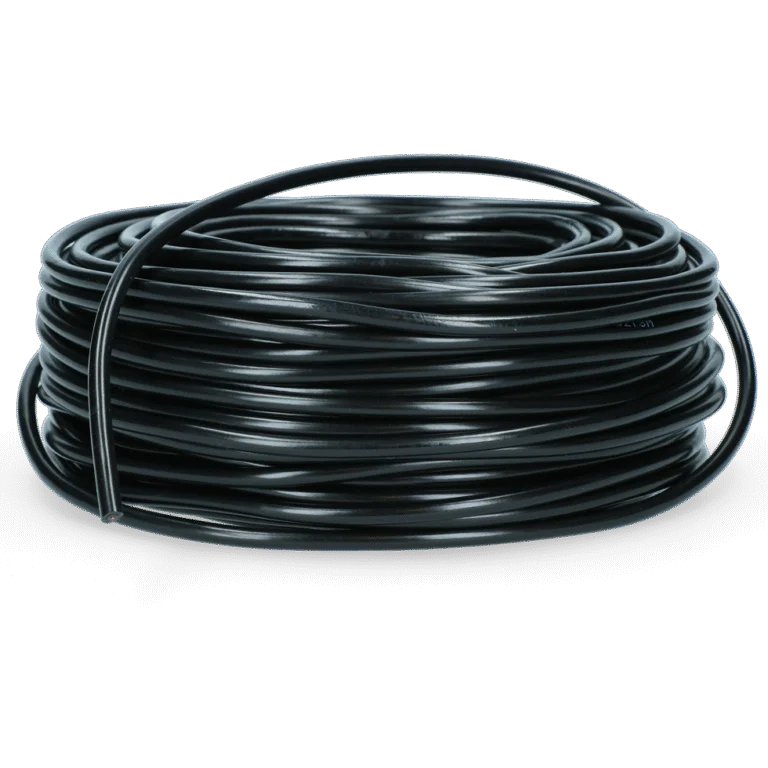

Câble de mise à la terre en cuivre, 1,6 mm, 50 m – ZoneGuard
Ce câble de mise à la terre en cuivre convient à une liaison vers le point de mise à la terre, même si une partie du tracé est enterrée.
Points à vérifier avant de choisir Mesurez le tracé complet et vérifiez si 50 mètres conviennent ; n’utilisez pas automatiquement ce câble de mise à la terre pour alimenter la clôture.
Un raccordement court vers la clôture
Câble de raccordement pour fil et ruban avec pince crocodile, 100 cm – ZoneGuard
Ce câble de raccordement permet d’acheminer le courant d’un appareil pour clôture électrique placé à proximité jusqu’au fil ou au ruban.
Points à vérifier avant de choisir Vérifiez que 100 cm suffisent pour atteindre le point de raccordement et que la pince crocodile convient à votre conducteur.
Contrôler la clôture électrique
Testeur de clôture électrique à 6 niveaux LED – ZoneGuard Multilight
Ce testeur indique un niveau de tension au moyen de six voyants, sur la clôture ou aux sorties de l’appareil.
Points à vérifier avant de choisir Après le raccordement, comparez les mesures avant et après le portail, même lorsque le portail est ouvert.
Alimentation, passage enterré et mise à la terre : quel câble pour quel usage ?
Le terme câble enterré ne précise pas à quelle borne le câble doit être raccordé. Sur votre schéma, distinguez la liaison vers la clôture alimentée de celle vers la mise à la terre. Un schéma de raccordement AKO montre cette distinction pour l’un de ses systèmes de clôture ; pour vos raccordements, suivez toujours la notice de votre propre appareil.
| Fonction | Départ et arrivée | Question à se poser lors de la planification |
|---|---|---|
| Alimentation | De la borne de clôture prévue sur l’appareil au conducteur alimenté. | À quel endroit le câble arrive à la clôture ? |
| Passage | Entre les conducteurs alimentés prévus de part et d’autre d’un portail. | Le côté opposé doit rester sous tension quand le portail est ouvert ? |
| Mise à la terre | De la borne de terre de l’appareil au système de mise à la terre. | Par où passe cette liaison distincte ? |
Si la clôture située derrière un portail n’est alimentée que par ce portail, une liaison isolée adaptée passant sous le portail peut être nécessaire pour maintenir l’alimentation de l’autre côté, même quand le portail est ouvert. Si cet autre côté est déjà alimenté par un autre trajet, cela n’implique pas automatiquement une liaison enterrée supplémentaire. Un exemple fourni par un fabricant illustre le principe d’une liaison sous un portail ; il ne constitue pas une prescription pour une installation néerlandaise particulière.
Isolation et compatibilité avec l’appareil, l’extérieur et la pose enterrée
Lisez les caractéristiques du câble exact que vous envisagez d’utiliser. Recherchez une indication explicite d’utilisation pour les clôtures électriques et vérifiez auprès du fabricant que le câble convient à l’appareil et à l’emplacement prévu : à l’extérieur et, si nécessaire, sous terre. Une gaine de protection ne prouve pas qu’un câble quelconque convient aux impulsions d’une clôture électrique. AKO indique explicitement ces utilisations pour son câble enterré isolé.
- Longueur : tenez compte des virages du tracé et des portions hors du sol, pas seulement de la largeur du portail.
- Conducteur : pour un tracé plus long, comparez aussi la résistance indiquée par mètre ; le diamètre extérieur ne renseigne pas sur la conductivité de l’âme.
- Raccordement : vérifiez que la pièce de raccordement convient au câble ainsi qu’au fil, à la cordelette ou au ruban.
Des contacts solides et intacts comptent aussi pour le bon fonctionnement. AKO aborde la résistance du câble et les défauts de raccordement.
Protéger le tracé du câble près des portails et des points de passage
Parcourez le tracé et reportez sur un schéma l’appareil, le portail, les points où le câble entre et sort du sol ainsi que les emplacements des raccordements. Repérez les endroits où des véhicules, des animaux ou des travaux pourraient endommager le câble. Choisissez la protection en tenant compte des informations sur le câble et de la notice de l’appareil. Pour un tracé enterré endommagé, AKO mentionne un câble haute tension adapté placé dans une gaine de protection.
Avant de creuser, vérifiez quels câbles et conduites peuvent se trouver sur le tracé. Sur le territoire néerlandais, une déclaration KLIC préalable est obligatoire pour des travaux de terrassement mécaniques, y compris si une autre personne creuse sur votre terrain. Cette obligation légale de déclaration ne s’applique pas lorsque vous creusez à la main, mais vous pouvez aussi, dans ce cas, toucher des câbles et des conduites. Consultez les explications du Kadaster sur la déclaration de travaux de terrassement et sur les travaux de creusement à la main.
Vérifier les points de raccordement selon la notice
Comparez votre schéma de tracé à la notice de votre appareil. L’emplacement et la conception des points de raccordement varient selon le modèle. Éteignez l’appareil conformément à cette notice avant de toucher aux raccordements. Une notice AKO distingue la liaison vers la clôture de celle vers la mise à la terre et prescrit d’éteindre l’appareil avant de débrancher les raccordements.
| Point | Vérification |
|---|---|
| Appareil | Les liaisons d’alimentation et de mise à la terre aboutissent aux bornes indiquées dans la notice de votre appareil ? |
| Raccordement à la clôture | La pièce de raccordement est adaptée au câble et au conducteur, et le contact est bien fixé ? |
| Passage | Les extrémités arrivent aux conducteurs prévus et l’isolation visible est intacte ? |
| Mise à la terre | Ce tracé reste séparé du conducteur alimenté de la clôture ? |
Réparez les contacts desserrés et remplacez tout câble endommagé par un câble adapté à ce tracé. Après le raccordement, vérifiez le fonctionnement à l’aide d’un testeur de clôture adapté, conformément à la notice de l’appareil, si nécessaire également de l’autre côté d’un portail ouvert. AKO cite les câbles endommagés et les contacts desserrés parmi les défauts possibles ; sa notice décrit la vérification avec un testeur de clôture.
Un câble électrique ordinaire peut servir de câble de raccordement ?
Ne partez pas de ce principe. Une indication d’usage pour l’alimentation électrique ordinaire ne confirme pas que l’isolation convient aux impulsions d’une clôture électrique. Vérifiez que l’utilisation pour les clôtures électriques est explicitement indiquée et, si nécessaire, que le câble convient à une pose enterrée. Un fabricant d’appareils pour clôture électrique met en garde dans sa notice contre l’utilisation d’un câble ordinaire d’installation domestique pour cette liaison.
Un câble enterré et un câble de mise à la terre désignent la même chose ?
Non. Pour une clôture, un câble enterré peut aussi désigner une alimentation isolée vers la clôture ou un passage souterrain. La liaison vers la mise à la terre constitue un tracé distinct. Les caractéristiques du câble déterminent les usages auxquels il convient ; la notice de l’appareil indique à quelle borne raccorder chaque tracé. AKO mentionne la clôture et le système de mise à la terre parmi les utilisations possibles.
