Tension faible sur la clôture électrique : suivez les contrôles du manuel

La tension de votre clôture électrique vous semble faible ? Relevez d’abord la marque et le modèle de votre électrificateur, puis consultez le manuel correspondant. Repérez les problèmes visibles et effectuez les mesures uniquement avec un testeur adapté aux clôtures électriques. Notez où vous mesurez : une seule valeur faible ne permet pas encore de savoir quelle pièce est en cause. La fiche de contrôle AKO montre que le contrôle suivant dépend du résultat précédent.

Utilisez l’aide au choix ↓Sommaire

Sommaire

1. Produits associés à ce guide
2. Ce que vous pouvez contrôler personnellement en toute sécurité avant de mesurer
3. Mesurer la tension et noter les points de mesure
4. Contrôler l’alimentation et les raccordements de la clôture
5. Vérifier la végétation et les conducteurs le long de la clôture
6. Contrôler la mise à la terre selon le manuel
7. Quand arrêter les contrôles et demander de l’aide

Utile pour ce guide

Ces produits correspondent aux sujets abordés dans ce guide. Pour chacun, découvrez comment l’utiliser et les points à vérifier avant de choisir.

Retendre un fil détendu

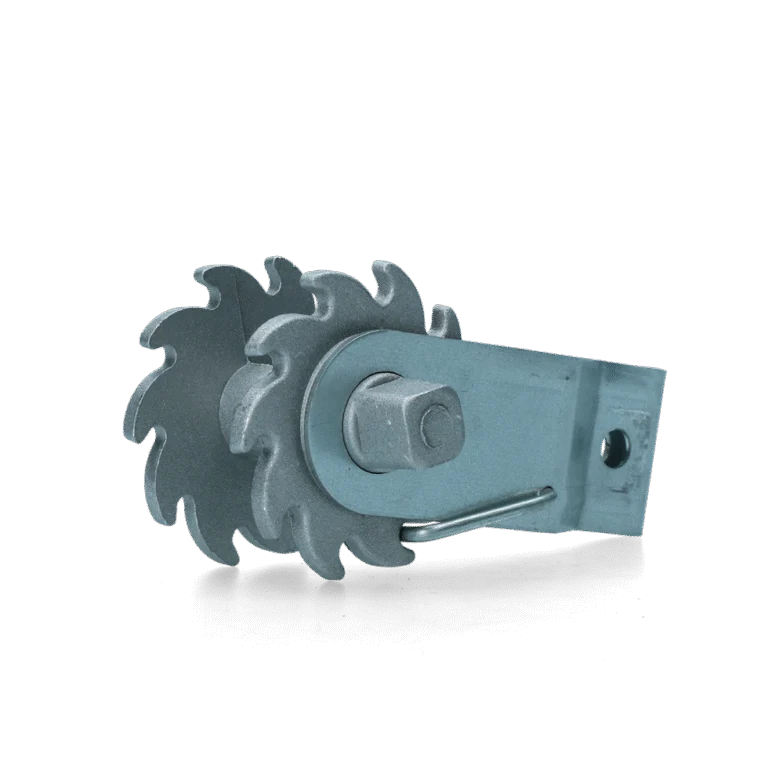

Tendeur de fil à cliquet en aluminium et zinc – ZoneGuard

Ce tendeur permet de retendre un fil de clôture si vous repérez une partie détendue lors du contrôle.

Points à vérifier avant de choisir Éteignez l’appareil conformément au manuel avant de régler le fil.

€4,40

Voir le produit →

Remplacer un isolateur endommagé

Isolateur à anneau noir sans noyau traversant, 25 pièces – ZoneGuard

Cet isolateur annulaire fournit un point de fixation au conducteur le long des poteaux si un isolateur existant s’avère endommagé.

Points à vérifier avant de choisir Vérifiez que ce modèle convient à vos poteaux et à votre conducteur.

€10,10

Voir le produit →

Rétablir le raccordement au fil

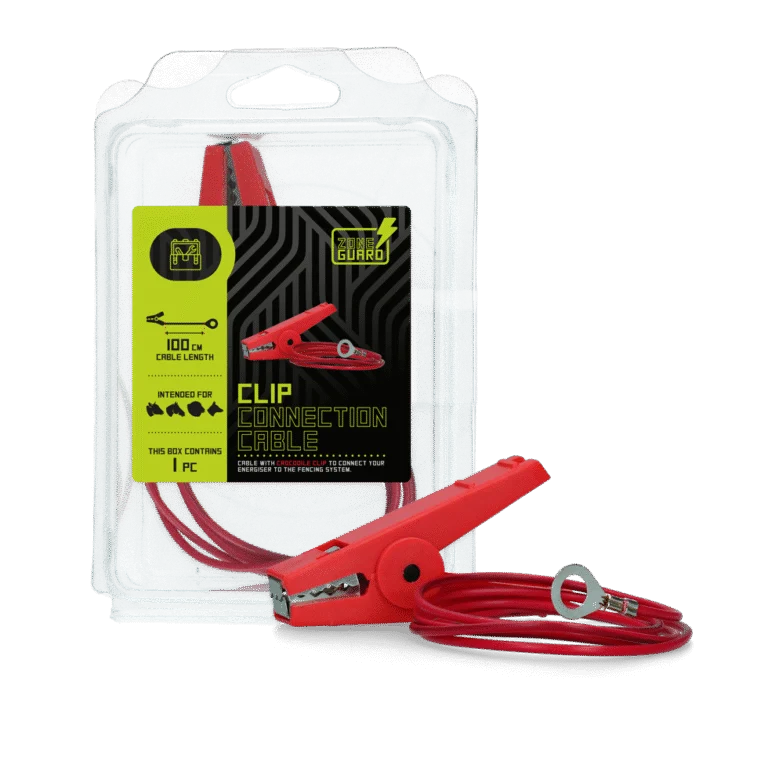

Câble de raccordement pour fil et ruban avec pince crocodile, 100 cm – ZoneGuard

Ce câble de raccordement relie l’électrificateur au fil ou au ruban si c’est précisément ce raccordement qui doit être remplacé.

Points à vérifier avant de choisir Vérifiez que la pince crocodile convient à votre point de raccordement et que 100 cm suffisent.

€8,55

Voir le produit →

Vos données

Voir votre résultat

Imprimer votre récapitulatif

Ce que vous pouvez contrôler personnellement en toute sécurité avant de mesurer

Observez à distance les voyants de l’appareil et suivez le tracé de la clôture. Vous voyez de la végétation contre le conducteur, une branche sur le fil ou un fil au sol ? Notez l’endroit. Ne testez pas la clôture en la touchant ni en provoquant une étincelle. Un voyant allumé sur l’appareil ne remplace pas une mesure sur la clôture. Les isolateurs et les raccordements endommagés méritent aussi votre attention ; ils sont mentionnés dans le manuel des Gallagher MBS1800i et MBS2800i.

Vous devez intervenir sur le fil, un raccordement ou la végétation ? Éteignez d’abord l’appareil comme l’indique son manuel. Si un câble ou l’appareil présente des dommages visibles, cessez de l’utiliser et demandez l’aide d’un spécialiste.

Mesurer la tension et noter les points de mesure

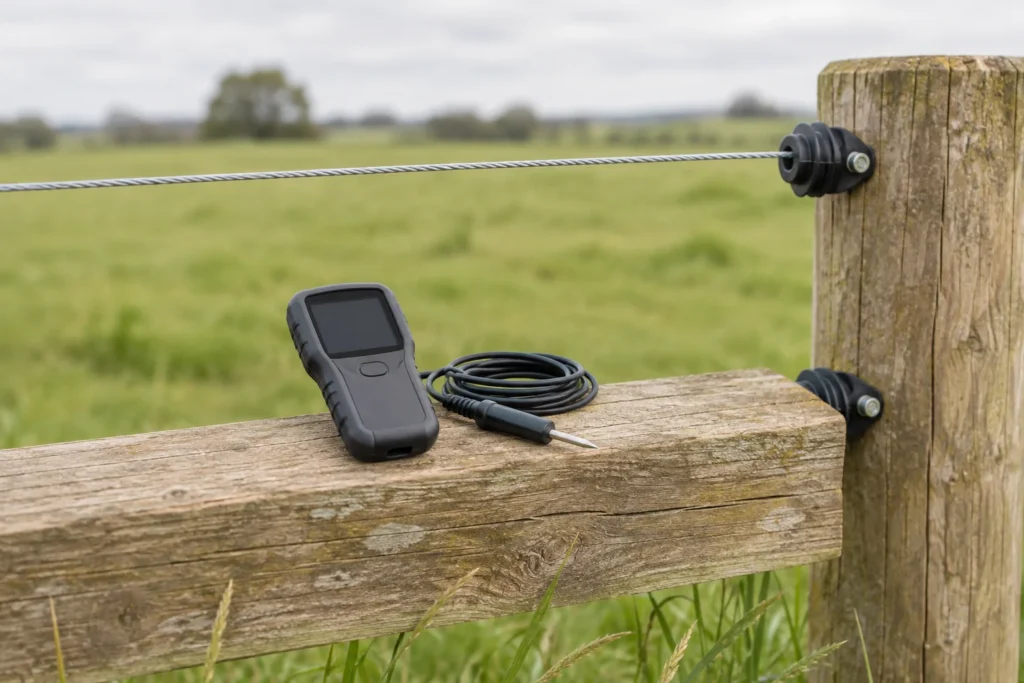

Utilisez un testeur de clôture adapté qui affiche une valeur en volts (V) ou en kilovolts (kV). Pour le contact avec le fil et la référence à la terre, suivez les instructions de votre testeur. Le voltmètre numérique Gallagher utilise par exemple un petit piquet de terre pour mesurer la tension du fil. Un testeur qui n’affiche que des voyants ne fournit pas de valeur chiffrée pour le tableau de mesures.

Commencez à un endroit accessible au début de la clôture raccordée. Mesurez ensuite à des endroits faciles à identifier le long du même conducteur, par exemple avant et après un passage. Notez chaque fois l’endroit, la valeur affichée et l’unité. Utilisez le même testeur et la même méthode de mesure si vous voulez comparer les valeurs.

Vous n’avez pas de testeur adapté ? Laissez alors la valeur vide : une mesure manquante n’est pas égale à zéro. Si deux valeurs effectivement mesurées diffèrent, ne les comparez que si leurs unités sont identiques. Vous pouvez calculer l’écart en soustrayant la valeur mesurée plus tard de celle mesurée plus tôt. Cet écart indique un endroit où effectuer le prochain contrôle, mais ne prouve pas quelle pièce est défectueuse. Si le testeur affiche zéro, inscrivez cette valeur comme mesure et vérifiez selon les instructions du testeur si la mesure est valide.

Contrôler l’alimentation et les raccordements de la clôture

Vérifiez le type d’alimentation de votre appareil et la signification de ses indications dans son manuel. Les Gallagher MBS1800i et MBS2800i ont, par exemple, des indications distinctes pour l’alimentation et les défauts de la clôture ; ne supposez pas qu’elles ont la même signification sur un autre modèle. Examinez les raccordements et les passages pour repérer d’éventuels dommages visibles, sans intervenir sur un raccordement sous tension. Une mesure effectuée sur une clôture raccordée ne peut pas être assimilée sans précaution à un test de l’appareil avec le câble de raccordement à la clôture débranché. Pour un tel essai distinct, suivez exclusivement les instructions exactes du manuel et demandez de l’aide si vous ne pouvez pas effectuer les opérations nécessaires en sécurité. Manuel Gallagher ; fiche de contrôle AKO.

Vérifier la végétation et les conducteurs le long de la clôture

Examinez surtout la partie où vous avez relevé des valeurs différentes. Cherchez de la végétation, un conducteur détendu ou cassé, des isolateurs endommagés et des raccordements qui semblent desserrés. Ce sont des points à contrôler, pas un diagnostic fondé sur la seule différence de tension. La fiche de contrôle AKO mentionne ces endroits lors de la vérification de la clôture.

Notez d’abord ce que vous constatez. Si vous avez ensuite pu remédier au problème en sécurité, appareil éteint, mesurez de nouveau aux mêmes endroits. Ne remplacez pas une pièce uniquement parce qu’une autre valeur s’affiche plus loin.

Contrôler la mise à la terre selon le manuel

Regardez de l’extérieur si le raccordement à la terre est visiblement desserré ou endommagé. Pour évaluer la mise à la terre, le manuel peut prescrire un essai distinct au cours duquel la clôture est mise en charge. Le montage et l’interprétation décrits dans la fiche de contrôle AKO ne sont pas interchangeables avec ceux des Gallagher MBS1800i et MBS2800i. Suivez donc uniquement les instructions correspondant à votre appareil et faites réaliser l’essai si vous ne pouvez pas le faire en sécurité.

Faites aussi attention à ce que l’écran affiche réellement. Sur ces deux modèles Gallagher, l’affichage de la tension de terre peut indiquer zéro lorsque la terre de référence distincte est absente. Cette valeur affichée ne prouve donc pas, à elle seule, que la mise à la terre est correcte. Notez la mesure effectuée et le montage de mesure utilisé.

Quand arrêter les contrôles et demander de l’aide

Arrêtez les contrôles si vous ne pouvez pas identifier l’appareil ou effectuer la mesure nécessaire, si vous constatez des dommages sur un câble ou sur l’appareil, ou si l’étape suivante nécessite d’ouvrir un équipement ou d’examiner des raccordements électriques que vous ne pouvez pas manipuler en sécurité. Tant que la cause n’est pas connue, ne vous fiez pas uniquement à un voyant pour conclure que la clôture fonctionne correctement. Le manuel Gallagher réserve la réparation des appareils mentionnés au personnel de maintenance habilité.

Communiquez à la personne qui vous aide la marque et le modèle, le manuel utilisé, le type de testeur, vos points de mesure et toutes les valeurs relevées avec leur unité. Précisez aussi quel essai vous n’avez pas effectué. Ainsi, personne ne risque d’interpréter une mesure manquante comme un zéro.
