Protection contre la foudre pour clôture électrique : questions à poser à l’installateur
Vous souhaitez essayer de limiter les dégâts causés par un orage à votre clôture électrique ? Rassemblez d’abord les informations sur votre électrificateur, son alimentation et la clôture. Voyez ensuite avec le fabricant et un installateur qualifié quelle protection convient à votre installation. Un dispositif de protection ne garantit pas l’absence de dégâts dus à la foudre : la notice d’un dispositif de protection contre la foudre Gallagher précise par exemple qu’il ne protège pas contre un impact direct.
Sommaire
- Quels éléments de la clôture électrique peuvent être endommagés pendant un orage ?
- Mise à la terre de la clôture et protection contre les surtensions : deux objectifs différents
- Électrificateur, alimentation, emplacement et consignes du fabricant pour obtenir un avis
- Conception et pose d’une protection : questions à poser à un installateur
- Contrôler la clôture électrique en sécurité après un orage sans ouvrir l’électronique
Quels éléments de la clôture électrique peuvent être endommagés pendant un orage ?
Une clôture électrique comprend notamment des conducteurs, des isolateurs, une mise à la terre et un appareil qui émet des impulsions électriques. La foudre peut aussi endommager les équipements électroniques et se propager par les câbles. Faites évaluer les éléments qui pourraient être concernés dans votre installation : un seul élément endommagé ne permet pas de déterminer le trajet d’une surtension. Consultez les explications de Gallagher sur la clôture et la fiche d’information du KNMI sur les orages.
| Élément | Quelles informations fournir ? | Que demander ? |
|---|---|---|
| Clôture | Où passent les conducteurs et les câbles de raccordement ? | Quels raccordements doivent être examinés ? |
| Électrificateur | Quelle est sa marque, quel est son modèle et où se trouve l’appareil ? | Quelle protection le fabricant préconise pour ce modèle ? |
| Alimentation | Quelle est la source du courant : le réseau électrique, un accumulateur, une pile ou un panneau solaire ? | Ce côté de l’installation doit aussi être examiné ? |
| Mise à la terre et protection existante | Quels éléments sont présents ? Notez les inscriptions visibles. | Les éléments existants conviennent à la solution proposée ? |
Mise à la terre de la clôture et protection contre les surtensions : deux objectifs différents
La mise à la terre habituelle de la clôture permet au courant de retourner à l’électrificateur lorsqu’un animal touche le conducteur. Un piquet de terre ne remplit donc pas automatiquement la fonction d’une protection contre la foudre. Pour le dispositif de protection contre la foudre décrit dans la notice Gallagher, la mise à la terre fait partie de l’installation prescrite. Vous ne pouvez pas simplement appliquer cette configuration à un autre appareil.
La protection de la clôture n’est pas non plus la même chose que la protection de l’installation électrique d’un bâtiment. L’organisme néerlandais NEN décrit la protection contre les surtensions dans la norme NEN 1010 pour les installations basse tension. La série NEN-EN-IEC 62305 traite notamment de la protection contre la foudre des bâtiments, des installations et des équipements. Demandez à un installateur quelle évaluation est pertinente dans votre cas ; ces normes ne constituent pas à elles seules un schéma de raccordement pour une clôture électrique.
Électrificateur, alimentation, emplacement et consignes du fabricant pour obtenir un avis
Décrivez brièvement votre installation. Vous n’avez pas besoin d’estimer les valeurs techniques que vous ne connaissez pas.
- Électrificateur : notez la marque et le modèle, et recherchez la notice correspondant exactement à ce modèle. Photographiez la plaque signalétique si elle est accessible, sans ouvrir le boîtier.
- Alimentation : notez la source d’alimentation ainsi que les adaptateurs ou raccordements présents.
- Emplacement : indiquez où se trouve l’appareil, si un bâtiment est concerné et où se situe la mise à la terre existante.
- Clôture : dessinez le parcours des conducteurs, des passages et des câbles de raccordement. Marquez d’un point d’interrogation les raccordements que vous ne connaissez pas.
- Protection existante : notez la marque et les inscriptions des éléments présents, et recherchez également leur notice.
Le fabricant pourra ainsi préciser si la protection convient à l’appareil concerné, et l’installateur pourra évaluer l’installation sur place. Les instructions de Gallagher propres au produit montrent pourquoi les raccordements utilisés et la mise à la terre sont importants.
Conception et pose d’une protection : questions à poser à un installateur
Présentez votre récapitulatif au fabricant et à un installateur capable d’évaluer l’installation électrique concernée. Demandez une proposition adaptée à votre installation :
- Quelle mesure convient à mon appareil selon le fabricant, et quelles situations ne sont pas couvertes par cette protection ?
- Quels trajets possibles d’une surtension doivent être examinés : la clôture, l’alimentation, l’installation électrique du bâtiment ou une combinaison de ces éléments ?
- Qui vérifie la mise à la terre existante et effectue les éventuels travaux conformément aux instructions des fabricants concernés ?
- Comment le fonctionnement sera vérifié ensuite et quelles consignes me seront données pour effectuer un contrôle après un orage ?
Si vous cherchez également des éléments courants pour votre clôture, vous pouvez consulter la catégorie Clôtures. La catégorie dans laquelle un dispositif de protection est proposé ne permet pas de déterminer si ce dispositif convient à votre installation.
Contrôler la clôture électrique en sécurité après un orage sans ouvrir l’électronique
Attendez que l’orage soit passé. Ne vous rendez pas en plein champ pour intervenir sur une clôture pendant un orage ; le KNMI conseille de rentrer à l’intérieur.

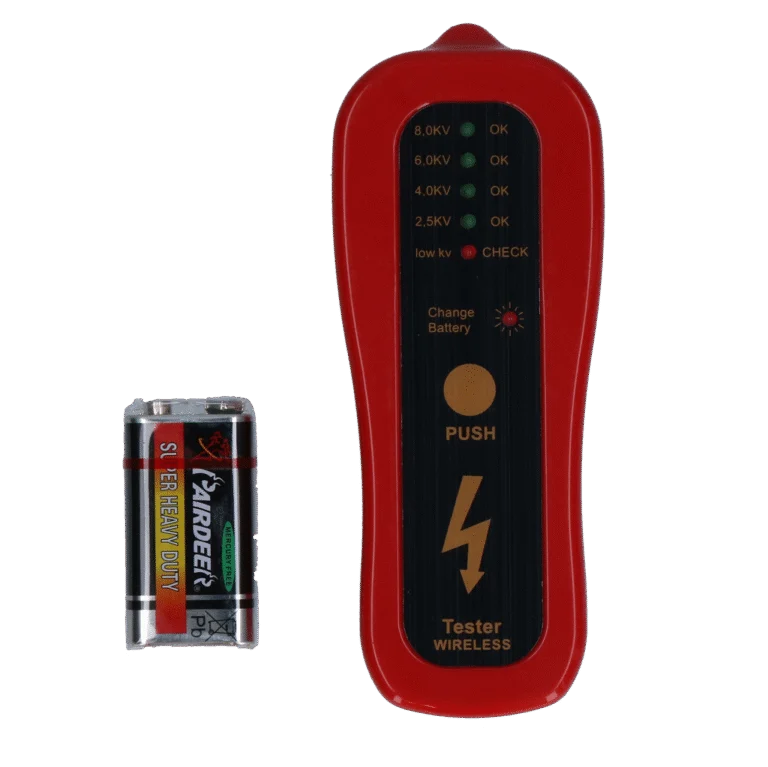

Ensuite, regardez à une distance sûre si vous voyez des dégâts sur les conducteurs, les isolateurs, les câbles ou le boîtier de l’appareil. Si vous voyez des traces de brûlure, des parties fondues ou un boîtier endommagé, cessez d’utiliser l’appareil et faites examiner son état. Si vous ne remarquez rien d’anormal, vérifiez son fonctionnement uniquement comme le prescrit la notice de votre appareil. N’ouvrez pas l’électronique pour rechercher une panne. Si la clôture ne fonctionne pas de manière fiable, prévoyez en attendant une autre délimitation adaptée ou une surveillance des animaux.
